表面處理不只影響細胞附著，更決定礦化效率與骨整合成效

本研究由國立陽明大學牙醫學系進行，探討雷射處理鈦金屬表面對於**人類骨髓間質幹細胞（hBMSC）**的礦化能力影響，並與傳統研磨（Ground Ti）與 SLA（酸蝕＋噴砂）表面進行對照。研究發現：雷射處理植體表面在第18至21天的骨細胞礦化反應最為顯著，展現出優於他組的生物學整合潛力。

 實驗設計與方法

分組與處理方式：

評估項目：

1. SBF 浸泡後的鈣磷沉積狀態分析（SEM + EDS）
2. hBMSC 細胞礦化能力觀察（Alizarin Red 染色＋光學顯微鏡）

實驗結果摘要

1.  SBF 鈣磷沉積測試

   • 所有樣本組在浸泡 SBF 後（4~21天）皆未觀察到明顯鈣磷化合物沉積，包含雷射組與 SLA 組。

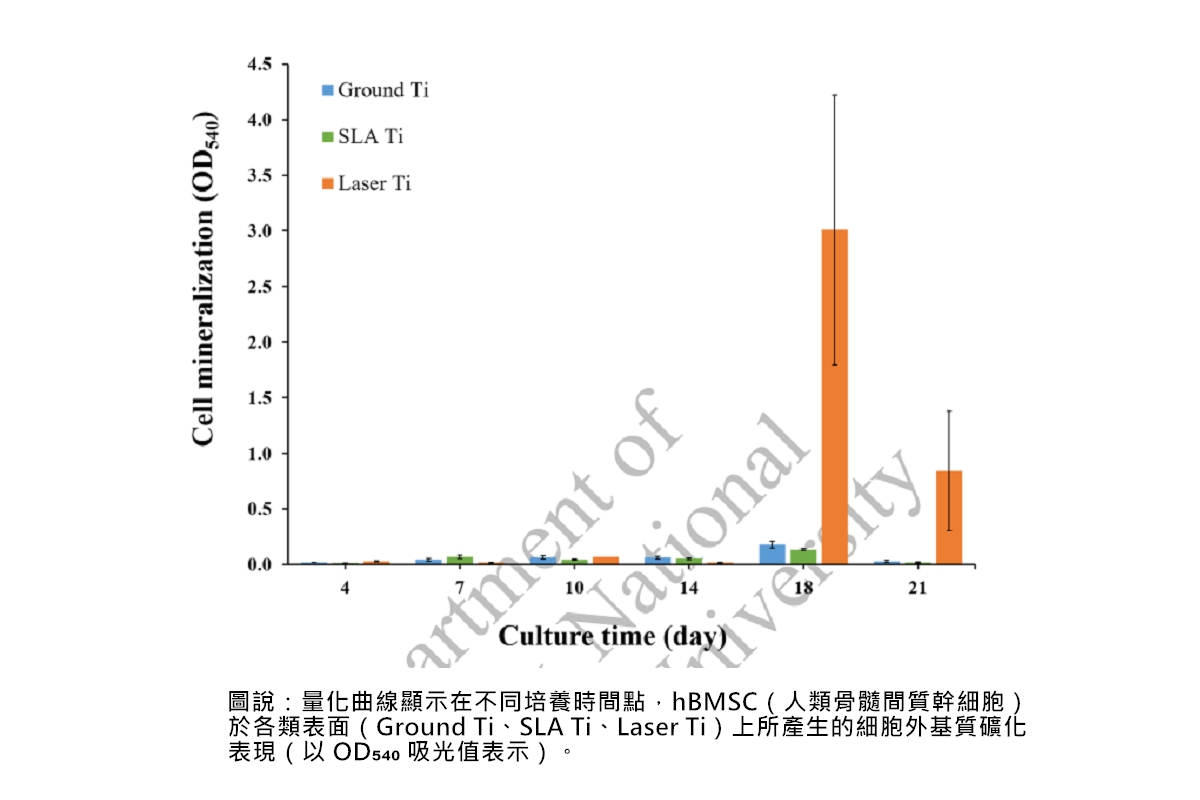

2. hBMSC 礦化能力分析





   • 第4～14天：各組皆觀察到少量染色反應，未達統計顯著。
   • 第18天與第21天：雷射處理組（Laser Ti）出現最明顯礦化反應，不論是肉眼或光學顯微鏡皆可見明顯的紅褐色鈣化染色，且 OD 數值具統計顯著性。




1. 結論

1. 雷射處理雖未促進表面自發性沉積，但在誘導細胞礦化行為上展現最佳表現，顯示其有利於骨整合的生物活性潛力。

臨床應用價值與設計意涵

PDL® 雷射表面處理結合微通道與奈米孔洞，不僅能提升細胞附著，更具誘導骨細胞礦化的能力，代表：

• 更快速進入骨整合階段
• 有利縮短癒合期、提升早期穩定性
• 適合高要求臨床條件（如低骨密度患者）

這項來自陽明大學的研究為 PDL® 技術的生物相容性與骨整合潛力提供了明確的實驗佐證。

研究來源與引用

• 研究名稱：Study on the Bone Cell Mineralization of Laser-treated Titanium Surface
• 測試單位：國立陽明大學牙醫學系
• 研究期間：2018/07/01–2018/11/30
• 細胞類型：人類骨髓間質幹細胞（hBMSC）
• 主持人：黃何雄 教授（Her-Hsiung Huang）
